Node-RED实现OPC UA数据采集与MQTT上报华为云

一、内容简介

在工业现场中，网关作为边缘数据处理节点，通过 OPC UA 协议连接 PLC 、工业控制设备或其他支持 OPC UA 的数据源，实现现场设备数据的标准化采集；随后利用 MQTT 协议将采集后的数据经过格式转换后安全、高效地上传至华为云 IoT 平台，实现设备数据的远程监控与管理。

本教程基于钡铼技术 BL118 边缘计算网关搭建一个完整的边缘数据采集与上云流程：使用网关内置 Node-RED 平台，通过 OPC UA 协议采集工业设备数据（使用本地模拟 OPC UA服务器），再通过 MQTT 协议将数据上报到华为云 IoT 平台。

二、前置准备

2.1 OPC UA 插件安装

打开 Node-RED 右上角菜单 - 管理面板 - 安装，搜索插件： node-red-contrib-opcua ，点击安装；

安装完成后左侧节点栏出现 opcua-server 、 opcua-client 、 opcua 工具类节点，用于搭建本地OPC UA 服务与采集客户端。

2.2 华为云IoT 平台准备

  1. 登录华为云 IoTDA ，创建产品、注册设备，获取设备 ID 、产品 ID ；
  2. 使用华为云 MQTT 客户端生成工具（地址： https://iot-tool.obs-website.cn-north-4.myhuaweicloud.com/ ）生成 MQTT 连接客户端 ID 、用户名、密码；
  3. 记录 IoTDA 接入域名、 MQTT 端口（标准 1883 非加密 /8883 TLS 加密）。

三、OPC UA 完整配置流程

3.1 创建本地模拟OPC UA Server

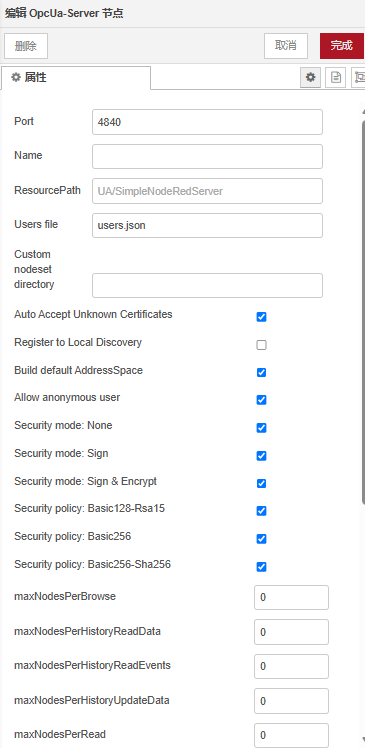

  1. 拖拽 opcua-server 节点至画布，双击打开配置面板：

宣传图

2.部署流程后可以看到OPC UA服务器正常运行。

宣传图

OPC UA server

running

3.2 OPC UA Client客户端配置

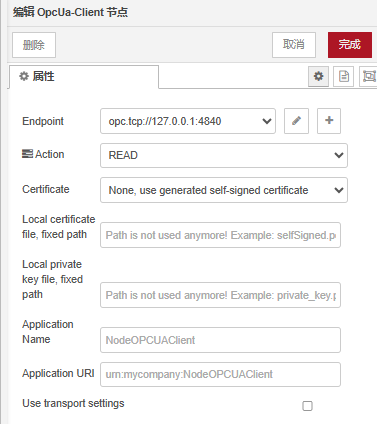

从 Node-Red左侧面板中拖一个OpeUa-Client节点到工作区, 双击OpcUa-Client节点, 配置如下：

宣传图

点击 Endpoint后的"笔型"按钮,打开 Endpoint编辑页面, IP地址为OPC UA Server所在设备地址，配置如下：

宣传图

3.3 创建OPC UA测试变量

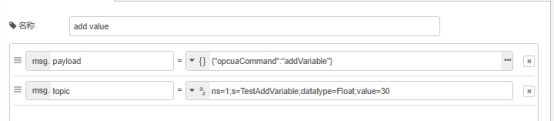

  1. 拖拽 inject 注入节点，命名 add value ，配置如下：

宣传图

  1. 连接 debug 调试节点到 server 节点后面，部署流程；
  2. 手动点击 inject 节点触发，调试窗口输出变量创建成功日志

宣传图

3.4 订阅OPC UA 变量实时数据

  1. 复制 add value 节点，重命名为 Subscribe ，修改消息配置：

宣传图

  1. 将 Subscribe 节点输出连接至 opcua-client 输入端；
  2. 部署流程后，服务端会重启，需先执行 add value 重建变量，再触发 Subscribe 订阅；

宣传图

3.5 取消订阅

  1. 复制 Subscribe节点, 命名 Unsubscribe, 修改 payload:

宣传图

2.触发节点后日志提示 unsubscribing，停止接收该变量推送。

四、MQTT节点对接华为云IoTDA配置

4.1m qtt节点配置

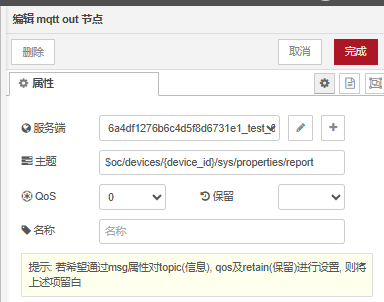

拖入一个 mqtt out节点，双击配置如下：

宣传图

上报主题: 华为云标准属性上报主题$ oc/ devices/{device _ id}/ sys/ properties/ report.(device _ id}替换为真实设备ID;

点击服务端后的"笔型"按钮，配置接入信息

宣传图

宣传图

4.2 Function数据格式转换节点

OPC UA采集到的原始数据不能直接上报，需要转换为华为云IoTDA要求的JSON格式。在OpeUa-Client和 mqtt out节点之间拖入一个 Function节点, 双击打开编辑, 填入以下代码：

//转换OPC UA采集数据为华为云标准属性上报报文

let data= msg. payload. value;

let res={
" services":[],
" properties": {
" temperature": data // 对应平台产品模型定义的属性名},
"eventTime": new Date(). getTime(). toString()


};

msg. payload= JSON. stringify(res);

return msg;

五、云端验证

全部节点部署完成，先点击订阅，此时还未赋值，执行 add value 创建变量后，再触发Subscribe 开启实时采集，此时云端变量值变为设定的30；

宣传图

宣传图

六、OPC UA、MQTT优缺点对比

| 对比项 | OPC UA | MQTT | | 主要用途 | 工业设备数据采集 | 工业设备数据采集 | | 通信模型 | 客户端/服务器 | 发布/订阅 | | 实时性 | 高 | 高 | | 安全性 | 支持证书、加密 | 依赖TLS认证 | | 数据模型 | 丰富，支持节点模型 | 简单消息模型 | | 典型场景 | PLC、SCADA、MES | loT平台、云端监控 |

OPC UA和MQTT并不是替代关系，而是上下游协作关系。OPC UA负责工业现场数据标准化采集，MQTT负责数据高效传输到云平台。

七、总结

在工业物联网场景中，OPCUA与MQTT组合是一种常见的数据上云架构。OPCUA负责现场设备数据采集，MQTT 负责边缘侧与云平台的数据传输，两者结合能够兼顾工业兼容性和云端接入效率。

[
    {
        "id": "f3f15bacdde76a69",
        "type": "OpcUa-Server",
        "z": "e65dce2b3df1277b",
        "port": "4840",
        "name": "",
        "endpoint": "",
        "users": "",
        "nodesetDir": "",
        "autoAcceptUnknownCertificate": true,
        "registerToDiscovery": false,
        "constructDefaultAddressSpace": true,
        "allowAnonymous": true,
        "endpointNone": true,
        "endpointSign": true,
        "endpointSignEncrypt": true,
        "endpointBasic128Rsa15": true,
        "endpointBasic256": true,
        "endpointBasic256Sha256": true,
        "maxNodesPerBrowse": 0,
        "maxNodesPerHistoryReadData": 0,
        "maxNodesPerHistoryReadEvents": 0,
        "maxNodesPerHistoryUpdateData": 0,
        "maxNodesPerRead": 0,
        "maxNodesPerWrite": 0,
        "maxNodesPerMethodCall": 0,


        "maxNodesPerRegisterNodes": 0,
        "maxNodesPerNodeManagement": 0,
        "maxMonitoredItemsPerCall": 0,
        "maxNodesPerHistoryUpdateEvents": 0,
        "maxNodesPerTranslateBrowsePathsToNodeIds": 0,
        "maxConnectionsPerEndpoint": 20,
        "maxMessageSize": 4096,
        "maxBufferSize": 4096,
        "maxSessions": 20,
        "x": 420,
        "y": 140,
        "wires": [
            [
                "0beeecb74fd4c7ea"
            ]
        ]
    },
    {
        "id": "2fa06dcd0efae16a",
        "type": "OpcUa-Client",
        "z": "e65dce2b3df1277b",
        "endpoint": "3b672bd8c700a6a4",
        "action": "read",
        "deadbandtype": "a",
        "deadbandvalue": 1,
        "time": 10,
        "timeUnit": "s",


        "certificate": "n",
        "localfile": "",
        "localkeyfile": "",
        "securitymode": "None",
        "securitypolicy": "None",
        "useTransport": false,
        "maxChunkCount": 1,
        "maxMessageSize": 8192,
        "receiveBufferSize": 8192,
        "sendBufferSize": 8192,
        "setstatusandtime": false,
        "keepsessionalive": false,
        "name": "",
        "applicationName": "",
        "applicationUri": "",
        "x": 360,
        "y": 320,
        "wires": [
            [
                "46d1590b12e81355",
                "3f95a8c49fe83119"
            ],
            [],
            []
        ]
    },
    {


        "id": "3f95a8c49fe83119",
        "type": "debug",
        "z": "e65dce2b3df1277b",
        "name": "debug 1",
        "active": true,
        "tosidebar": true,
        "console": false,
        "tostatus": false,
        "complete": "true",
        "targetType": "full",
        "statusVal": "",
        "statusType": "auto",
        "x": 540,
        "y": 260,
        "wires": []
    },
    {
        "id": "0beeecb74fd4c7ea",
        "type": "debug",
        "z": "e65dce2b3df1277b",
        "name": "debug 2",
        "active": true,
        "tosidebar": true,
        "console": false,
        "tostatus": false,
        "complete": "false",
        "statusVal": "",




        "y": 140,
        "wires": [
            [
                "f3f15bacdde76a69"
            ]
        ]
    },
    {
        "id": "9307d4d78d376da3",
        "type": "inject",
        "z": "e65dce2b3df1277b",
        "name": "Subscribe",
        "props": [
            {
                "p": "payload"
            },
            {
                "p": "topic",
                "vt": "str"
            }
        ],
        "repeat": "",
        "crontab": "",
        "once": false,
        "onceDelay": 0.1,
        "topic": "ns=1;s=TestAddVariable",
        "payload": "{ \"action\": \"subscribe\"}",


        "payloadType": "json",
        "x": 140,
        "y": 300,
        "wires": [
            [
                "2fa06dcd0efae16a"
            ]
        ]
    },
    {
        "id": "7bc50aa9e07b3450",
        "type": "inject",
        "z": "e65dce2b3df1277b",
        "name": "Unsubscribe",
        "props": [
            {
                "p": "payload"
            },
            {
                "p": "topic",
                "vt": "str"
            }
        ],
        "repeat": "",
        "crontab": "",
        "once": false,
        "onceDelay": 0.1,


        "topic": "ns=1;s=TestAddVariable",
        "payload": "{ \"action\": \"unsubscribe\"}",
        "payloadType": "json",
        "x": 130,
        "y": 340,
        "wires": [
            [
                "2fa06dcd0efae16a"
            ]
        ]
    },
    {
        "id": "513a0236a53a64b2",
        "type": "mqtt out",
        "z": "e65dce2b3df1277b",
        "name": "",
        "topic": "$oc/devices/6a4df1276b6c4d5f8d6731e1_test/sys/properties/report",
        "qos": "0",
        "retain": "",
        "respTopic": "",
        "contentType": "",
        "userProps": "",
        "correl": "",
        "expiry": "",
        "broker": "9ff3171cd70e07aa",
        "x": 860,
        "y": 320,


        "wires": []
    },
    {
        "id": "46d1590b12e81355",
        "type": "function",
        "z": "e65dce2b3df1277b",
        "name": "function 7",
        "func": "//  取出  OPC UA  推送的数值 \nvar value = msg.payload;\n\n//  华为云属\n性上报  JSON  格式 \nmsg.payload = {\n    \"services\": [\n        {\n            \"service_id\": \"s1\",          //  改为你实际的服务 ID\n            \"properties\": {\n                \"hum\": value       //  改为你实际的\n属性标识符 \n            }\n        }\n    ]\n};\n\nreturn msg;",
        "outputs": 1,
        "timeout": 0,
        "noerr": 0,
        "initialize": "",
        "finalize": "",
        "libs": [],
        "x": 540,
        "y": 320,
        "wires": [
            [
                "513a0236a53a64b2"
            ]
        ]
    },
    {
        "id": "3b672bd8c700a6a4",


        "type": "OpcUa-Endpoint",
        "endpoint": "opc.tcp://127.0.0.1:4840",
        "secpol": "None",
        "secmode": "None",
        "none": true,
        "login": false,
        "usercert": false,
        "usercertificate": "",
        "userprivatekey": ""
    },
    {
        "id": "9ff3171cd70e07aa",
        "type": "mqtt-broker",
        "name": "",
        "broker": "8292c9706d.iotda-device.cn-south-4.myhuaweicloud.com",
        "port": "1883",
        "tls": "",
        "clientid": "6a4df1276b6c4d5f8d6731e1_test_0_1_2026070811",
        "autoConnect": true,
        "usetls": false,
        "protocolVersion": "4",
        "keepalive": "60",
        "cleansession": true,
        "autoUnsubscribe": true,
        "birthTopic": "",
        "birthQos": "0",
        "birthRetain": "false",


        "birthPayload": "",
        "birthMsg": {},
        "closeTopic": "",
        "closeQos": "0",
        "closeRetain": "false",
        "closePayload": "",
        "closeMsg": {},
        "willTopic": "",
        "willQos": "0",
        "willRetain": "false",
        "willPayload": "",
        "willMsg": {},
        "userProps": "",
        "sessionExpiry": ""
    }
]
