基于ARMxy内置Node-red平台采集西门子S7-200 SMART PLC数据实操
1. 概述
1.1 方案简介
本文档讲解基于ARMxy边缘计算网关内置 Node-RED 平台，通过S7协议（ISO-on-TCP）实现西门子S7-200 SMART PLC数据采集的完整实操流程。
S7-200 SMART PLC区别于S7-1200/1500系列PLC，不支持传统Rack/Slot通信模式，通过TSAP模式建立通信连接，是本次部署的核心关键点。

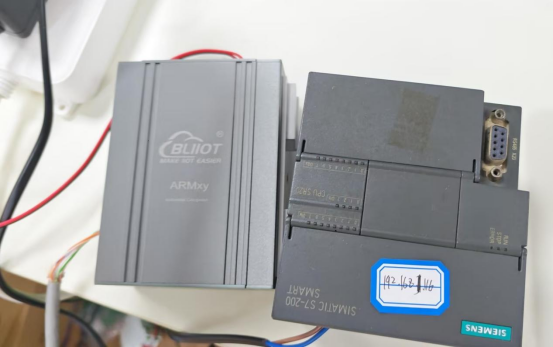

1.2 测试环境配置
测试环境：
| 设备/软件 | 配置 |
|---|---|
| PLC设备 | 西门子S7-200 SMART |
| PLC编程软件 | STEP7-Micro/WIN SMART |
| Node-RED | ARMxy内置 |
| S7通信节点 | node-red-contrib-s7 |
| 底层通信协议 | ISO-on-TCP |
| 通信连接模式 | TSAP |
| 通信端口 | 102（S7协议默认端口） |
2. PLC端测试数据配置

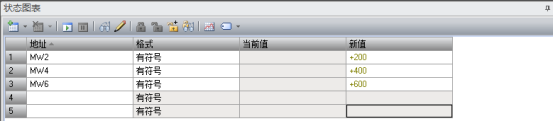

为验证Node-RED数据采集功能，需提前在PLC内创建测试变量并赋值，在STEP7-Micro/WIN SMART 编程软件，连接S7-200 SMART PLC，然后打开【状态图表】，按照图中配置,点击铅笔图标将变量写入到PLC。
3. Node-RED S7通信节点安装
Node-RED默认无S7协议通信节点，需手动安装官方适配插件。界面右上角菜单里点击节点管理，在安装标签页搜索node-red-contrib-s7进行安装。
安装成功后，左侧节点栏会新增3个核心节点：
s7 control：控制节点
s7 in：PLC数据读取节点
s7 out：PLC数据写入节点
4. S7 Endpoint核心通信参数配置

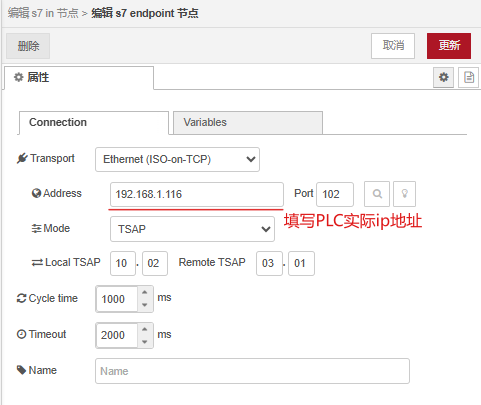

s7 endpoint是建立Node-RED与PLC通信的核心配置，所有数据读写流程均依赖该该配置的连接参数，拖入s7 in数据读取节点，双击节点进入配置界面，点击添加新的s7 Endpoint配置，按照以下参数设置。
拖入debug 调试节点，连线：s7 in节点输出端 → debug节点输入端，点击右上角【Deploy（部署）】，激活整个采集流程。
注：s7 in节点可以选择三种输出模式。
部署成功后，打开Node-RED右侧调试窗口，可实时读取PLC数据，输出结果如下：
5. 关键配置：禁止使用Rack/Slot模式说明
S7-1200/1500系列PLC默认采用 Rack=0、Slot=1 模式通信，但该模式不适用于S7-200 SMART。
若强行使用Rack/Slot模式，会直接导致通信异常，触发以下报错：
Plain Text
offline
Error: read ECONNRESET
Error: write ECONNRESET
报错原因：S7-200 SMART PLC底层通信协议仅支持TSAP链路握手，不兼容Rack/Slot寻址机制，所有部署场景必须固定选择 Mode=TSAP。
6. 常见报错问题

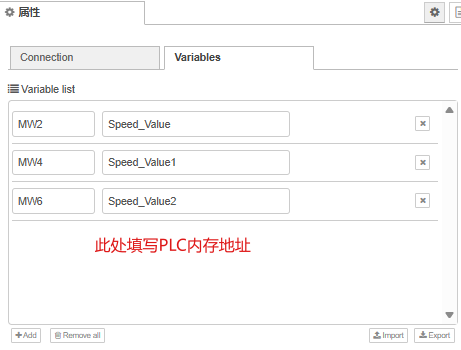

S7节点不支持直接识别S7-200 SMART原生V区地址（VB/VW/VD），若直接填写VW100，会立即触发：Area addressed is unknown or invalid错误。
7. 完整数据流转链路
S7-200 SMART PLC → TSAP协议通信 → Node-RED → s7 in节点采集 → debug节点输出可视化数据
8. 常见故障排查方案
8.1 故障一：Area addressed is unknown or invalid
故障现象：节点报错，无法识别地址格式
故障原因：直接使用PLC原生V区地址（VB/VW/VD），S7节点不兼容
解决方案：按照映射规则，替换为MB/MW/MD格式地址
8.2 故障二：节点状态Offline，ECONNRESET连接重置报错
故障现象：读写时报错 read/write ECONNRESET
核心原因：使用Rack/Slot模式、TSAP参数配置错误、PLC主动断开连接
解决方案：修改通信模式为TSAP，核对Local/Remote TSAP参数。
9. 总结
Node-RED采集S7-200 SMART PLC数据的核心要点与避坑规则总结如下：
1.通信模式唯一适配 TSAP，禁止使用Rack/Slot模式；
2.协议固定使用ISO-on-TCP，端口102，为S7-200 SMART标准配置；
3.V区变量无法直接采集；
4.通信异常优先排查TSAP参数与连接模式，其次检查网络与设备状态；
